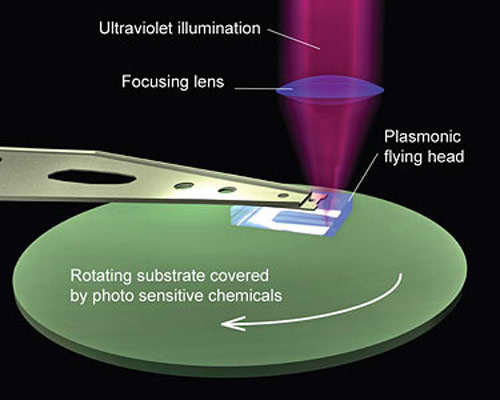

Combinando lentes metálicas que enfocan la luz a través de excitación de electrones, o plasmones, en la superficie de las lentes con un cabezal comparable en ciertos aspectos a la aguja de un tocadiscos de vinilo, y que también presenta similitudes con los cabezales lectores de los discos duros de ordenador, los investigadores fueron capaces de crear patrones de lÃneas de sólo 80 nanómetros de ancho a velocidades de hasta 12 metros por segundo, con posibilidades de trabajar con detalles de mayor resolución en un futuro cercano.
Utilizando esta nanolitografÃa plasmónica, será posible hacer 10 veces más pequeños y mucho más potentes a los microprocesadores actuales. Esta tecnologÃa también podrÃa conducir a discos de densidad ultraelevada capaces de almacenar de 10 a 100 veces más información que los discos actuales.
Xiang Zhang, profesor de ingenierÃa mecánica de la Universidad de California en Berkeley y jefe del equipo de investigación que está detrás de esta nueva idea, trabajó conjuntamente en el proyecto con David Bogy de la misma universidad y especialidad.
El proceso de litografÃa óptica comparte algunos de los mismos principios de la fotografÃa de pelÃcula, la cual crea imágenes exponiendo a la luz la pelÃcula en una cámara, y revelando entonces dicha pelÃcula con soluciones quÃmicas. En la industria de los semiconductores, la litografÃa óptica es un proceso en el cual se transfiere la luz a través de una máscara con el patrón de circuito deseado sobre un material fotosensible, o fotorresistente, que reacciona quÃmicamente cuando es expuesto. El material entonces pasa a través de una serie de baños quÃmicos para grabar el diseño de circuito sobre una oblea.
Noticia completa en Amazings
